HIWIN上银 R28-6B2-OFSW-1158-1333-0.018 上银力矩电机加滚珠丝杠
扫码获取价格库存技术资料
- 品牌: 上银标准滚珠丝杠
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- 属性: HIWIN上银 R28-6B2-OFSW-1158-1333-0.018 上银力矩电机加滚珠丝杠，-HIWIN上银 R28-6B2-OFSW-1158-1333-0.018 上银力矩电机加滚珠丝杠-HIWIN上银 R28-6B2-OFSW-1158-1333-0.018 上银滚珠丝杠副 在进行上银滚珠丝杠的安装时，我们需要注意以下几点。首先，要确保滚珠丝杠的安装位置平稳牢固，以避免在使用过程中产生晃动或松动的情况。其次，要选择适合的安装工具和步骤，以确保安装过程的顺利进行。在安装过程中，要注意滚珠丝杠的位置和方向，确保其与机械装置的连结正确无误。安装滚珠丝杠时，要注意对其进行适当的润滑处理，-HIWIN上银 R28-6B2-OFSW-1158-1333-0.018 上银力矩电机加滚珠丝杠--HIWIN上银 R28-6B2-OFSW-1158-1333-0.018 上银力矩电机加滚珠丝杠-
HIWIN上银 R28-6B2-OFSW-1158-1333-0.018 上银力矩电机加滚珠丝杠 产品参数

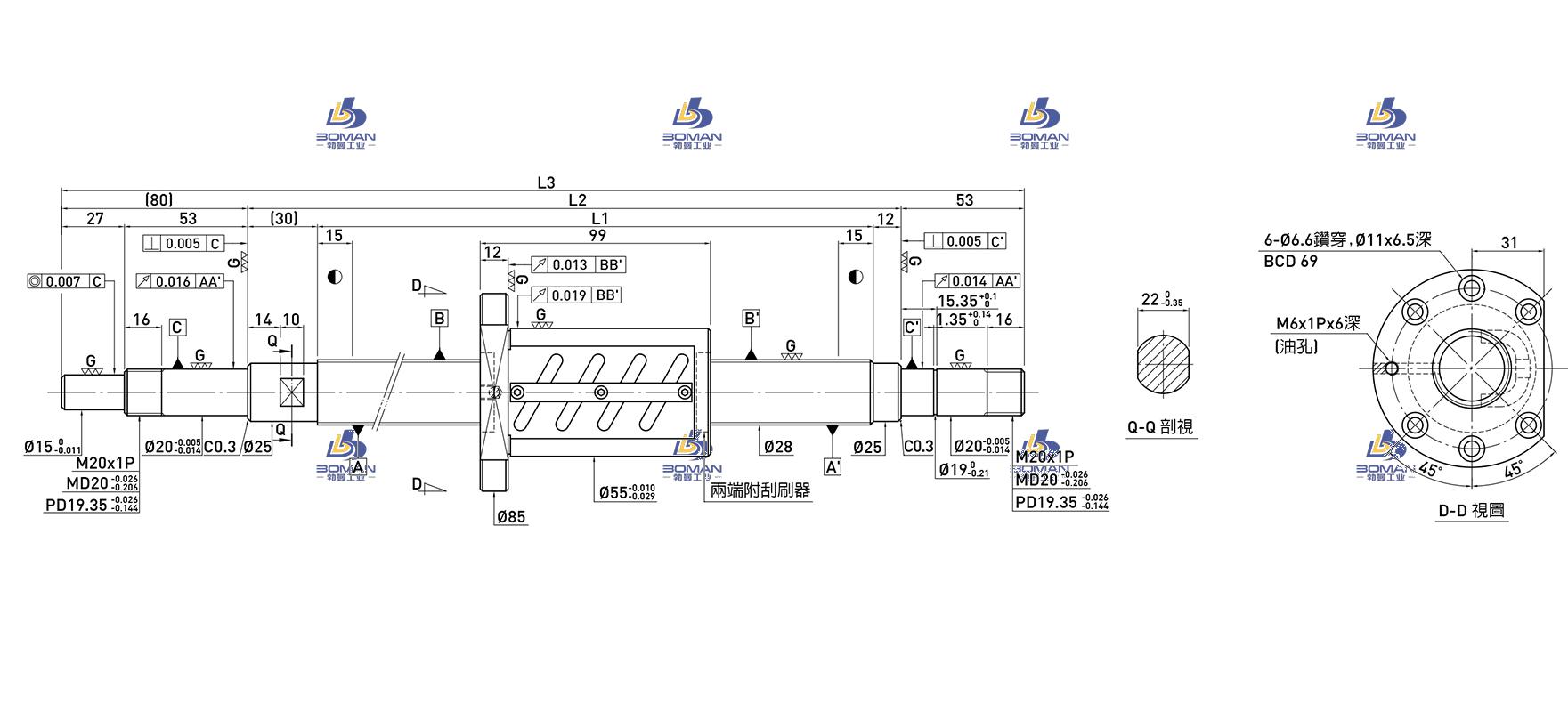

尺寸 单位：mm
| 丝杠轴外径 | 28 |
|
| 导程 | 6 |
|
| 丝杠轴底径 | 25.324 |
|
| 滚珠节圆直径 | 28.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 55 |
|
| 法兰直径 | 85 |
|
| 螺母长度 | 99 |
|
| 螺母安装 | PCD | 69 |
| 额定动负载 | CaN | 1784 |
| 额定静负载 | C0aN | 4932 |
| 有效圈数 | 2.5x2 |
|
| 轴向间隙 | 0 |
|
| 最大行程 | 1050 |
|
| 丝杠全长 | 1333 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R28-6B2-OFSW-1158-1333-0.018 上银力矩电机加滚珠丝杠此型号部分数据来源于UMBRA S1D80-20M5 umbra 丝杆精度标准
